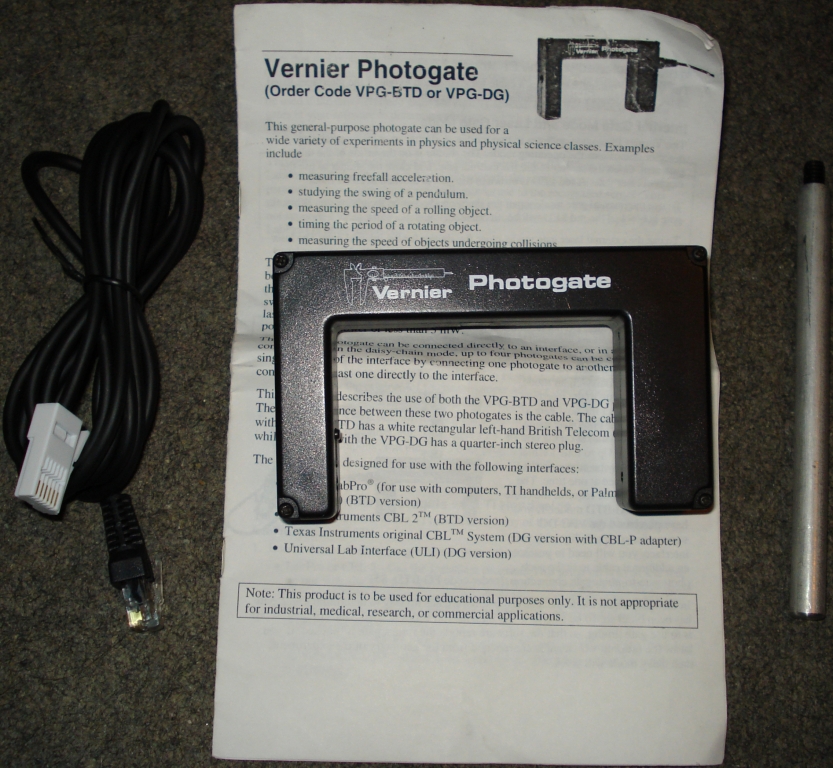

Dans une autre news précédente, nous vous présentions le capteur Vernier Photogate, appelé aussi barrière lumineuse Vernier:
Il s'agissait donc d'un capteur numérique pouvant retourner deux états selon que son rayon lumineux invisible était interrompu par un obstacle opaque ou pas:
Nous remarquions qu'il était apparemment possible de chaîner plusieurs capteurs Vernier PhotoGate, le capteur étant lui-même doté d'une prise BT (British Telecom) numérique ici à droite pour accueillir un autre capteur numérique:
Cette semaine, nous recevons donc enfin pour vous un deuxième capteur Vernier PhotoGate, et le voici donc branché en série avec le premier:
Les deux capteurs n'occupent alors qu'une seule prise BT numérique sur l'interface et ne sont détectés que comme un seul capteur:
Dès qu'au moins l'un des deux capteurs voit son rayon lumineux interrompu par un obstacle, la TI-Nspire affiche donc l'état "Bloqué":
Par contre, dans cette configuration il est impossible de déterminer côté calculatrice quel est le capteur bloqué, puisqu'elle n'en voit qu'un seul.
Pour pouvoir différentier les capteurs, il faut utiliser les deux voies d'entrées numériques du TI-Nspire Lab Cradle:
Dans ce cas-là, la TI-Nspire détecte bien deux capteurs, et précise indépendamment l'état de chacun:
Selon la documentation, il est possible de chaîner un maximum de 4 capteurs Vernier PhotoGate, soit déjà bien plus que le nombre de voies d'entrées numériques de l'interface TI-Nspire Lab Cradle, limité à 2 !
On pourrait donc utiliser ici un maximum de 8 capteurs Vernier PhotoGate répartis sur les 2 voies d'entrées.
C'est une fonctionnalité fort pratique pour l'utilisateur au final, lui évitant d'avoir à investir d'avantage dans le matériel d'interfaçage pour brancher plus de deux capteurs Vernier PhotoGate - merci Vernier
